Rayonnage mi-lourd ou lourd : comment dimensionner son installation ?

La catégorie d’un rayonnage est déterminante et ce, pour une simple raison : elle exprime directement ce qu'il peut porter, où il peut être installé et comment il doit être entretenu. Dans le vocabulaire des professionnels de la distribution, on va souvent évoquer trois catégories claires : le rayonnage léger, le rayonnage mi-lourd (ou semi-lourd) et le rayonnage lourd. Chacune est à prendre pour un usage précis, confondre ces catégories au moment de l'achat est l'une des causes les plus fréquentes de sous-dimensionnement en entrepôt, voyons le plus adapté pour votre installation.

Les différences entre rayonnage léger, mi-lourd et lourd

Avant de développer les besoins de dimensionnement des différents rayonnages, il faut préciser ce qu’ils signifient :

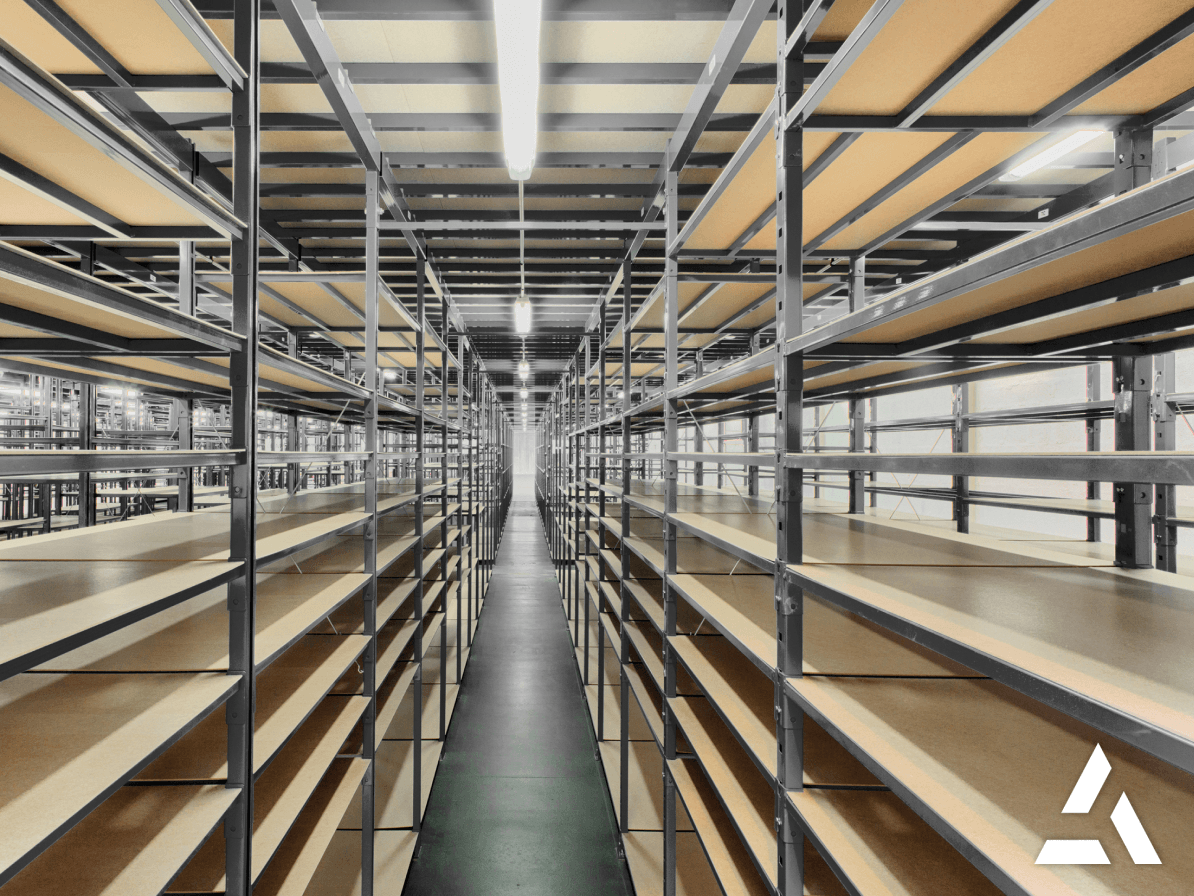

• Le rayonnage léger : il supporte généralement des charges inférieures à 200 kg par niveau, convenant aux archives, au picking de petites pièces ou aux réserves de magasin.
• Le rayonnage mi-lourd : il permet de grimper un peu plus, certains modèles affichent des capacités de 475 kg à 850 kg par niveau, ce qui en fait une solution parfaite pour le stockage de cartons, de caisses et de boîtes en volume. Il trouve sa place dans les ateliers de maintenance ou zones de stockage intermédiaire, avec de nombreux bacs et cartons.

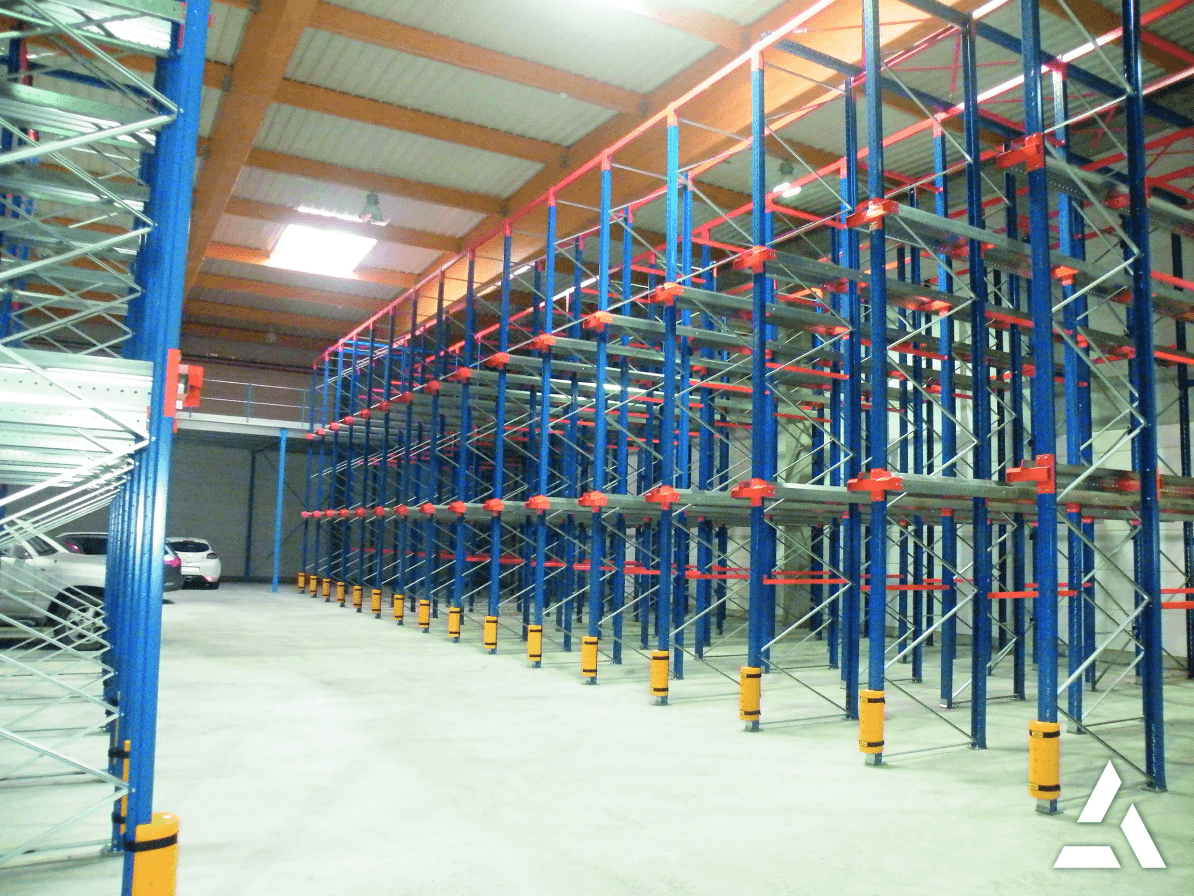

• Le rayonnage lourd : il dépasse souvent la tonne par niveau et s'appuie sur des structures en acier renforcé, parfois accessibles au chariot élévateur. Il s'impose dans les entrepôts logistiques avec des palettes complètes, des pièces mécaniques volumineuses ou des matériaux en vrac. De nombreuses PME combinent les mi-lourd/lourd sur un même site, selon les zones et flux.

Les critères à connaître pour dimensionner son installation

Dimensionner un rayonnage n’est pas qu’une question de hauteur et de couleur, on peut souligner trois paramètres qui conditionnent la quasi-totalité des décisions techniques.

Évaluer la charge par niveau et la charge totale

Avant tout achat, vous devez peser précisément ce qui sera stocké, pas seulement l'estimer à l'œil. La charge par niveau se calcule en tenant compte du poids le plus lourd susceptible d'être posé, et non d'une moyenne.

De son côté, la charge totale de la travée additionne l'ensemble des niveaux et doit intégrer une marge de sécurité, les usages évoluent souvent vite face aux premiers plans.

Analyser la surface disponible et la hauteur sous plafond

Souvent, dans un entrepôt, la hauteur disponible conditionne le nombre de niveaux ainsi que le choix entre une implantation au sol simple ou une mezzanine, exploitant le volume en hauteur.

La largeur des allées entre travées mérite la même attention : trop étroites, elles ralentissent la manutention, trop larges, elles gaspillent une surface souvent coûteuse au mètre carré.

Définir la nature et le volume des produits stockés

La nature des produits influence directement le choix de la profondeur de votre rack, du type de support (tôle pleine, grille, palette) et de la fréquence de rotation des stocks, qui elle-même détermine l'accessibilité nécessaire à chaque niveau : Des cartons légers ne posent pas les mêmes contraintes que des pièces métalliques.

Méthode de calcul : du besoin de stockage à la configuration finale

Avec les besoins identifiés, la configuration se construit par étapes successives, chacune conditionnant la suivante.

Calculer le nombre de niveaux et l'espacement entre tablettes

Le nombre de niveaux dépend de la hauteur disponible divisée par la hauteur des produits stockés, majorée d'un jeu de manutention suffisant pour manipuler sans forcer.

Un espacement trop serré complique l'accès et multiplie les risques de chocs contre la structure, à l'inverse, un espacement excessif gaspille de la hauteur utile, un paramètre sous-estimé lors des calculs initiaux.

Choisir la profondeur et la longueur adaptées aux charges

Une profondeur mal ajustée entraîne soit un porte-à-faux dangereux, soit une perte d'espace, la profondeur standard tournant généralement autour de 400 à 600 mm pour du mi-lourd, elle doit correspondre exactement aux dimensions des contenants utilisés.

La longueur des travées, quant à elle, influe directement sur la charge admissible par échelle : plus une travée est longue, plus le nombre de points d'appui doit être pensé en conséquence.

Réglementation et normes à respecter pour la sécurité

Normes EN applicables aux rayonnages métalliques

Les rayonnages métalliques à palettes relèvent de la norme EN 15512, qui encadre le calcul de la résistance structurelle, et de la norme EN 15635, qui porte sur l'utilisation et la maintenance des installations.

Points de contrôle pour la stabilité et l'ancrage au sol

Chaque pied de montant doit être fixé selon les préconisations du fabricant, en tenant compte de la nature du sol (dalle béton, résistance au cisaillement), l'ancrage au sol constituant souvent le point faible des installations non supervisées.

Une vérification périodique des déformations visibles et de l'état des protections fait partie des éléments nécessaires, au même titre qu'un contrôle annuel.

Erreurs fréquentes de dimensionnement à éviter

Beaucoup de projets d'aménagement font des erreurs récurrentes :

• Sous-estimer la charge réelle, en se basant sur un poids moyen plutôt que sur le cas le plus défavorable.
• Ensuite, l'oubli des marges de manutention, qui rend l'accès aux produits plus difficile.
• Certains gestionnaires négligent aussi l'évolution des stocks : une installation calibrée pour l'activité actuelle peut devenir insuffisante en moins de deux ans si les volumes augmentent.
• Enfin, choisir un rayonnage léger pour gagner sur le budget, alors que l'usage réel relève du mi-lourd, expose à des déformations prématurées et à un risque pour la sécurité.

Faire appel à Actiflip pour sécuriser son projet d'aménagement

Un distributeur spécialisé comme Actiflip vous apporte une lecture technique que les catalogues seuls ne permettent pas toujours d'anticiper. Il peut croiser les contraintes de charge, de surface et de réglementation avec les flux réels de l'entreprise, et proposer une configuration qui tient compte des évolutions prévisibles de l'activité.

Pour une PME industrielle ou un commerce qui réorganise son entrepôt, ce regard extérieur évite des arbitrages coûteux à corriger une fois l'installation posée. Demander un devis détaillé à Actiflip reste le moyen le plus fiable de sécuriser un projet avant d'engager l'achat.
